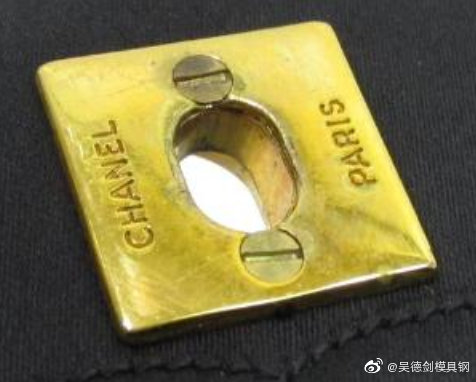

今早收到一个咨询，在铜材上冲英文字母，现在用D2模具钢，遇到字体崩缺现象，问用什么模具钢才不崩缺？

字体冲压属于窄边冲压，对模具钢的强韧性要求高。也就是模具钢要保持高硬度，以保持强度，防止字体线条弯曲变形或镦粗。还得保持高韧性，以防止字体崩缺。

D2模具钢的硬度HRC60，强度显然足够，现在遇到字体崩缺是因为韧性不够造成的。解决的办法是选用一款强韧性好的模具钢，硬度HRC60左右，关键是抗崩裂性能好的模具钢，如：8566、PM23。

8566模具钢的抗崩裂性能是高速钢SKH-9的4倍，D2的两倍，保持高硬度HRC58-60，还有这么好的韧性，一般模具钢做不到。在1.2厚的不锈钢上冲字，8566模具钢，已经有成功应用案例。

PM23是粉末钢，纯净度高，模具不会掉渣，且硬度高达HRC64-66，因此强韧性好。唯一的缺点是售价高。

有人精冲3mm厚酸洗板，原本想用我8566模具钢。

经过沟通后，我推荐他用更加便宜的DC53模具钢。当时他有点不理解，我愿意掏钱买你贵的模具钢，你却不让买。虽然有点纳闷，可还是付款采购了吴德剑DC53模具钢。

经过十几二十天的使用，发现DC53使用效果不错。精冲3mm厚酸洗板，一个冲头，已经冲压3万多产品，冲头没有崩裂，也没有磨损，还是好好的。原来冲几千一万个产品，就要磨刀口的，现在3万多都不磨刀口，冲头寿命多了2倍。

模具钢不是越贵越好用，适合模具工况的模具钢，才是好模具钢。能提高模具寿命的模具钢，才是王道。

准客户咨询：冲0.5的不绣钢201冲模用什么材料好，产品量大！以前用Cr12MoV模具钢，又崩裂又磨损。

这么准确的模具工况，回答起来很是舒爽。

产品有尖角，要考虑崩裂问题；产品量大，要考虑耐磨性；如果成本允许，建议用粉末高速钢。

1）抗崩裂性能好的用8566，交货硬度HRC58-60；

2）实惠型高速钢用SKH-9，交货硬度HRC62-64；

3）耐磨抗崩裂的用PM23粉末钢，交货硬度HRC64-66；
