直播间网友丁先生让我说说S390有什么好处？S390是一款钨W含量很高的粉末冶炼高速钢，耐磨性非常好，市场没有对标钢种。

  S390是一款粉末冶炼的高速钢，高速钢经过粉末冶炼之后，它可以规避普通熔铸高速钢容易形成的肉眼看不见的微观细微裂纹，消除了微观细微裂纹，抗粘料的黏着磨损性能就被提高了。用S390做冲压模具或拉伸模具，不会出现粘料的黏着磨损，可以避免冲切带会起拉丝的问题。

  这粘料的黏着磨损，显示在拉伸模具上面特别明显，很多高速钢用于拉伸模具就是容易出现起拉丝的问题，而用粉末冶炼的高速钢就不会遇到这问题，根源就在这微观细微裂纹上面。

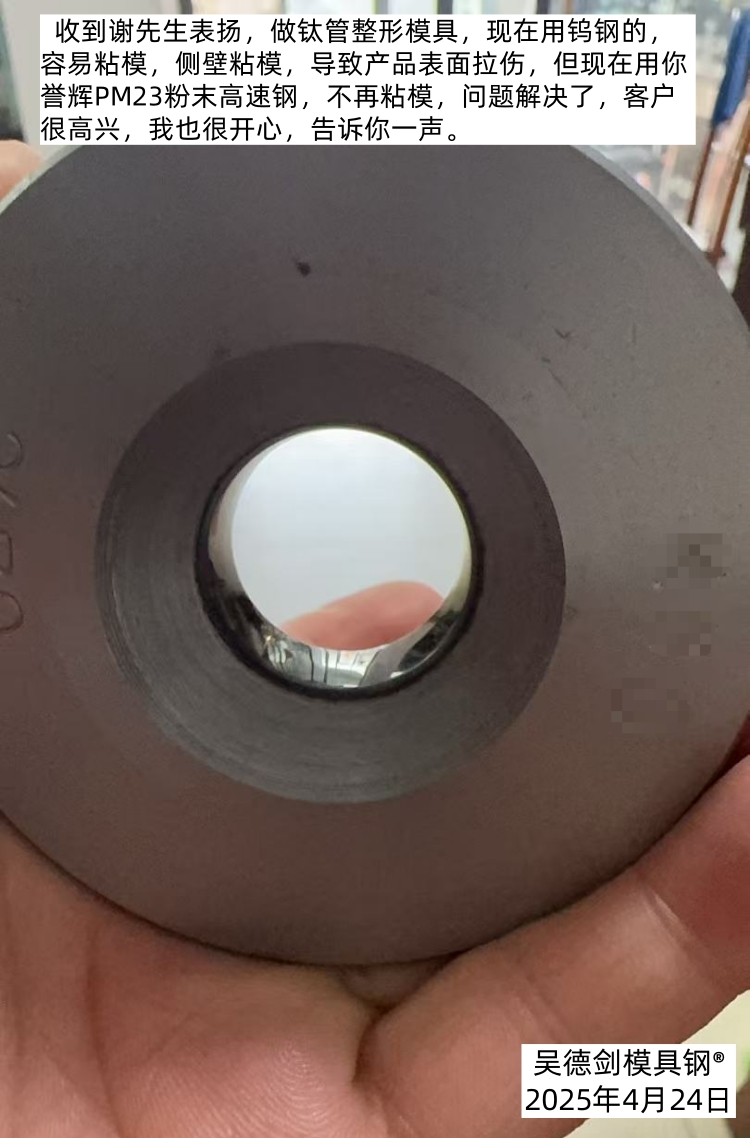

谢先生表扬誉辉PM23不粘模，他是做钛管整形模具，现在用钨钢的，容易粘模，侧壁粘模，导致产品表面拉伤，但现在用你誉辉PM23粉末高速钢，不再粘模，问题解决了，客户很高兴，我也很开心，告诉你一声。

  第二个，消除了微观细微裂纹之后，它的抗崩裂性能也会得到提高。粉末高速钢的抗崩裂性能，比普通熔铸高速钢强。

  第三个，经过粉末冶炼之后，它的合金总量可以增加的很高，从而提高耐磨性和红硬性。比如说这S390，它的碳含量1.6%，钨含量10.5%，钒含量5%，钴含量8%，硬度65-69HRC，它就是属于一款高碳、高合金、高硬度、耐磨性非常好的材料。

 S390的钨含量10.5%，比PM30、PM60都要高，含钨高的材料红硬性好；钒含量有5%，比PM30还要高，高钒的材料耐磨性好；钴含量有8%，这个跟PM30是一样的。

 S390的耐磨性非常好，因为加了8个钴，钨含量特别高10.5%，耐磨性和红硬性非常好，对于一些要求耐磨的场合，它都非常适合的。

  如果你的模具是冲压薄材的，冲速又开的很快的，要求300-500次的高速冲的，你模具需要高耐磨性和红硬性的，那你用这款材料，它的耐磨性非常好，而且冲切出来的光亮带很漂亮，它在高速冲切下也不会出现磨损的问题，特别是很多薄材且要求不加油的干冲的，我觉得用这款材料是非常好的。

如果你的模具现在用硬质合金钨钢容易崩裂，你又想保持高的耐磨性的，那S390是非常好的替代材料，它既有硬质合金钨钢差不多的耐磨性，又有高速钢的抗崩裂性能。但S390的合金总量高达25%，碳C含量1.6%，硬度又是HRC65-69的高碳高硬度、高合金的粉末高速钢，抗崩裂性能相当于低碳版的高速钢是要差一些的，这是客观事实，我们心里要有数。

  在选用S390这款材料的时候，要根据模具结构、被冲材的材质、厚度、硬度等工况，看看我们的模具有没有崩裂的风险。如果有尖角或窄边的崩裂风险，那就要慎选。如果是仅仅考虑耐磨性的，希望冲速开得快一些的，冲切带漂亮一些的，0.3mm以下的薄材，300-500次的高速冲压，那你可以选择S390这款材料。它的抗崩裂性能比钨钢，普通高速钢是要强的，又有好的耐磨性，冲头和刀口寿命长。

  还有一点要提醒你，S390是高合金的材料，又是粉末冶炼的先进工艺，它的价格也是挺贵的。这一点在选择它的时候，我们也要根据我们的模具造价，我们要结合产品数量综合考虑一下。

S390的好处是耐磨，并兼顾抗崩裂性能，用对了场合，冲头和刀口的寿命长，你少修模具效率高，缺点是价格贵。

**************************

我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强在用，京瓷连续7年采购誉辉模具钢，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，你来找我吧，我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选材方面拿不定主意的，欢迎你来找我，相信在这方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！
