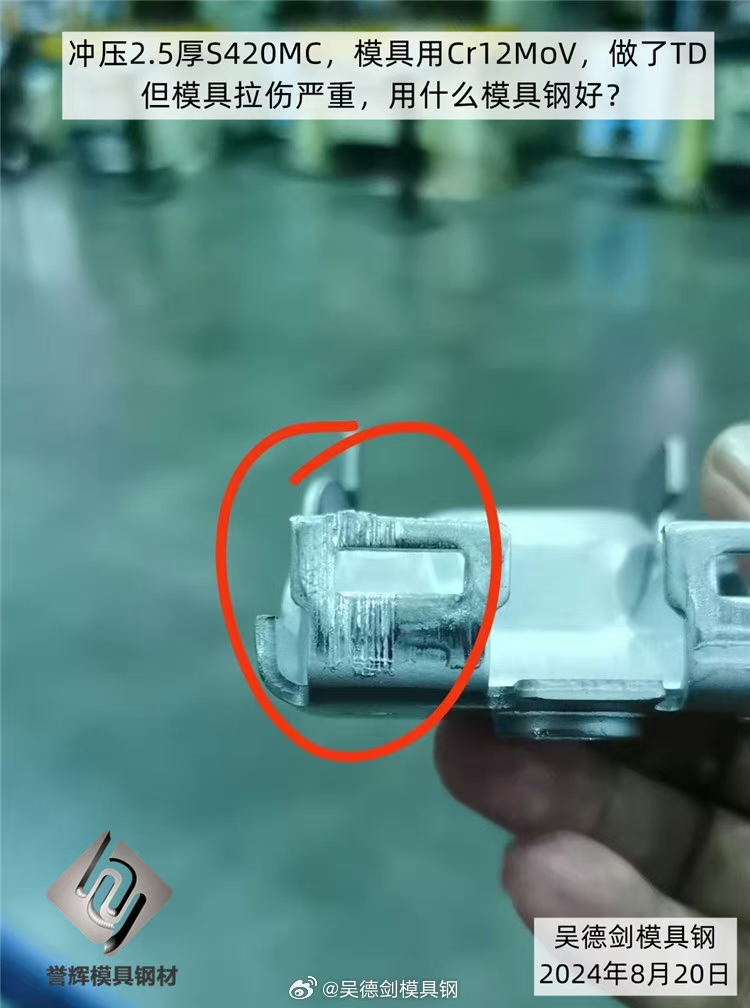

收到杜先生咨询，冲压2.5厚S420MC，模具用Cr12MoV，做了TD处理，但模具拉伤严重，用什么模具钢好？

  容易粘模拉毛的工况，选材思路大概有3个。

1）如果不想涂层，有舍得花钱的，直接用PM23粉末高速钢，硬度HRC64-66，不粘料，又耐磨，好用得很；唯一的缺点就是有点贵。

2）如果寿命要求不高的，产品数量不多的，用不粘料的8503模具钢即可，硬度HRC59-61，抗崩裂性能是DC53的2倍，但性能翻倍，售价不翻倍，还多了不粘料的好处。（如果以后产品量起来了，也可以用8503做涂层，以解决耐磨性不够的担忧）

3）如果一定要做涂层的，想模具钢便宜的，那至少得用DC53，还是改锻成分的，组织均匀性好的，这样碳化物偏析少，细微裂纹少的，容易涂层。

  了解模具工况，根据现在的用料，失效形式，给出3个选材思路，帮用户解决眼皮子低下的用钢需求，是我每天的具体工作，吴德剑模具钢，用户的参谋长，用过的都买账。

  #模具钢大王吴德剑
