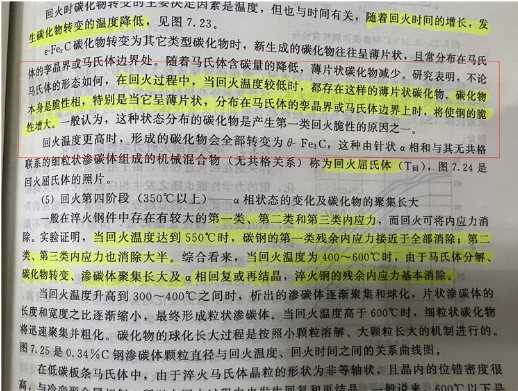

淬火钢中都存在有较大的第一类、第二类和第三类内应力，而回火可将内应力消除。

  实验证明，当回火温度达到 550℃时，碳钢的第一类残余内应力接近于全部消除；第二类、第三类内应力也消除大半。综合看来，当回火温度为 400~600℃时，由于马氏体分解、碳化物转变、渗碳体聚集长大及α相回复或再结晶，淬火钢的残余内应力基本消除。

  所以，经过高温回火后的模具钢不易开裂，抗崩裂性能也会提高。

  但是，模具钢的回火温度，跟合金成分及含量高低，硬度要求有关，所以，我们要尽量选择合金总量高，可以高温回火的模具钢。

  #模具钢大王吴德剑
