近期咨询集中：液冷板热锻模具该用什么模具钢？ 液冷板材质为316L不锈钢，热锻加热温度高达1100℃，模具工作温度极高。目前很多厂家用H13模具钢，普遍出现寿命短、塌模快，生产无法连续进行。有人想找一款"硬度更高"的模具钢来延长寿命——这是方向性错误。

  结论先行：液冷板热锻模具塌模，根因不是硬度低，而是H13耐热性能差、被退火、失去红硬性。正确思路是优先选耐热性能好的8433；模具尺寸小、有外套箍紧的工况，可选用高耐热高硬度的8566模具钢。

  失效原因分析：H13在1100℃工况下塌模的真正机理

  1）H13的塌模是"被退火"，不是"被压塌”：316L液冷板热锻时坯料加热至1100℃，模具长时间处于高温，H13的耐热性能不足以抵抗回火软化——红硬性丧失，硬度被退火掉，模具在高温下失去承载能力，由此引发塌模和开裂。

  2）"提高硬度"选错了方向：热锻模具选材的优先级是——耐热性能 > 韧性 > 硬度。硬度是最不需要优先考虑的指标；盲目追求高硬度而忽视耐热性，塌模问题不会解决。

  首选方案：8433耐热钢（大模具、深型腔）

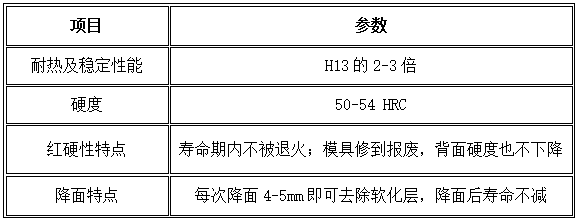

  8433是誉辉模具钢专有的耐热钢，关键参数：

  验证案例：

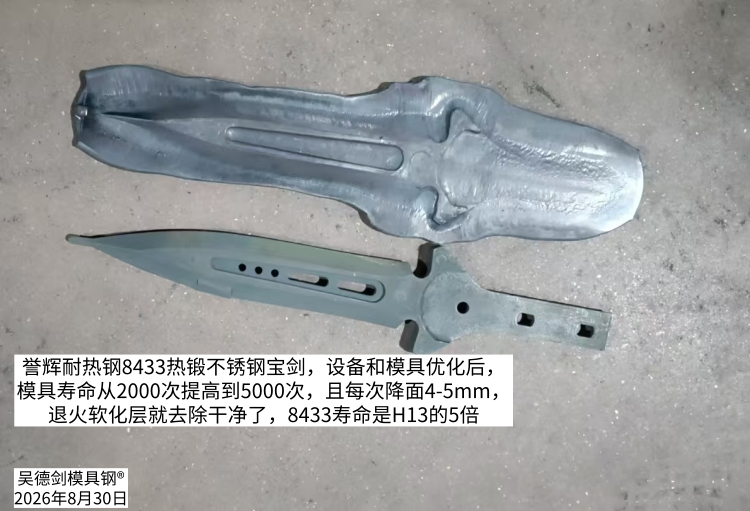

  - 热锻316L不锈钢宝剑的客户：8433每次降面4-5mm，软化层去除后寿命不减；

  - 热锻45钢深坑产品的客户：模具降面4次，寿命依然不减，单次1万模次。

  备选方案：8566防崩钢（小模具、圆模具、有外套箍紧）

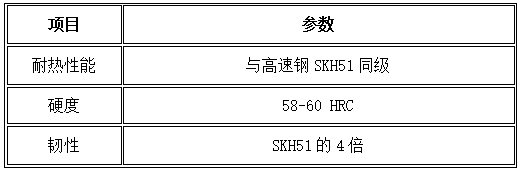

  若模具尺寸小、有外套箍紧，且同时要求高耐热+高硬度+高韧性，可选8566：

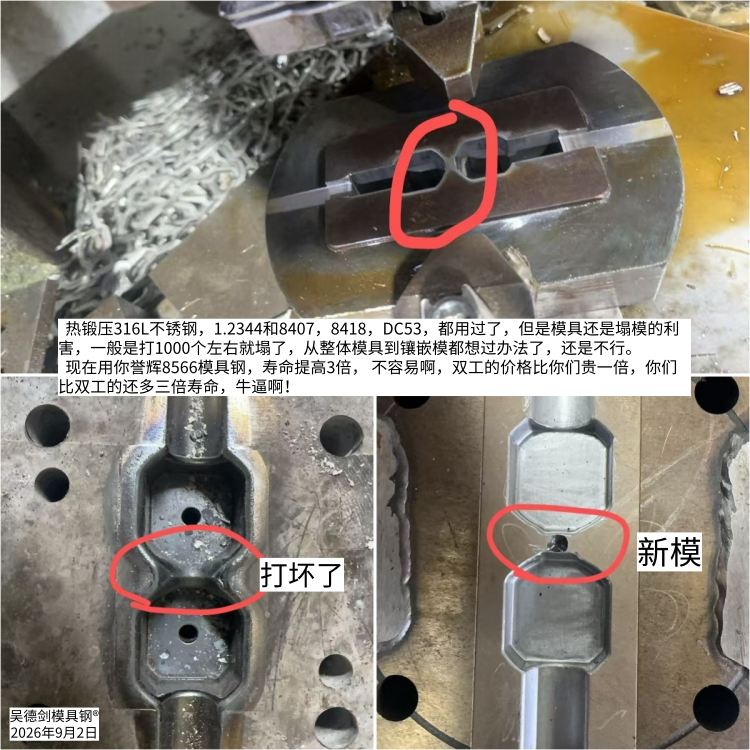

  客户反馈：用于不锈钢液冷板热锻模具，寿命比原模具提高3倍多，成本还降低一半，性价比优势明显。

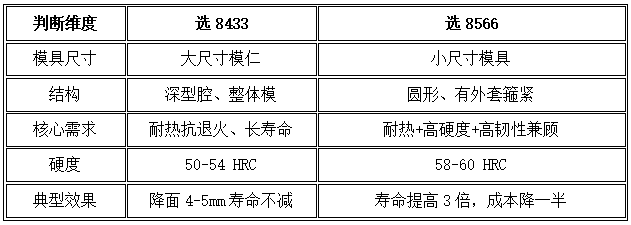

  8433 vs 8566：一张表讲清怎么选

  结语

  液冷板热锻模具选料的决策顺序：耐热性能是"1"，是防塌模防开裂的基础；韧性是"2"；高硬度是"3"——能承载高硬度的小模具一般都有外套箍紧。具体选8433还是8566，需结合产品形状、模具尺寸、有无外套综合判断。

  如果你正被液冷板热锻模具的塌模、开裂困扰，可以说明你的产品、模具尺寸和结构情况，帮你做针对性选型。

  *************************

  我是模具钢大王吴德剑，来自东莞誉辉模具钢，誉辉模具钢，3个世界500强，7个中国500强都在用，京瓷连续7年，采购誉辉模具钢。我已经解决了4000多家企业，在模具选材、制作和使用方面的疑难杂症，如果你在选择模具钢材时，有拿不定主意的，或者是现在用的模具钢，模具使用寿命短的，你不知道用哪款材料的，欢迎你来找我，相信在模具选材和应用方面，我是能够做你参谋长，并且能够让你少交学费。吴德剑模具钢，用户的参谋长，用过的都买账！
